Línea de producción de cizalla CNC Fms (ZS-QD11K-16 × 9000)

Compartir con:

Línea de producción de cizalla CNC Fms (ZS-QD11K-16 × 9000)

Cantidad:



Preguntar

Modelo:
ZS-QD11K-16 × 9000
Marca del producto:
TSD
N º de Modelo.:
ZS-QD11K-16 × 9000
Diseño:
Vertical
Marca comercial:
TSD
Paquete de transporte:
por contenedor
Especificación:
ZS-QD11K-16x 9000
Origen:
China
Código hs:
8462399000

Descripción del producto

ZS-QD11K-16 × 9000
Entorno de la máquina
(1) Voltaje: 380 ± 10% V, 50 ± 1 HZ 3 fases 5 hilos.
(2) Tensión de control: 110 V
(3) Voltaje de operación: 24V
(4) presión de aire comprimido: 0.5 ~ 0.7MPa
(5) Temperatura del taller: -5 ~ 40^oC
(6) Humedad del taller: ≤90% Sin condensación.

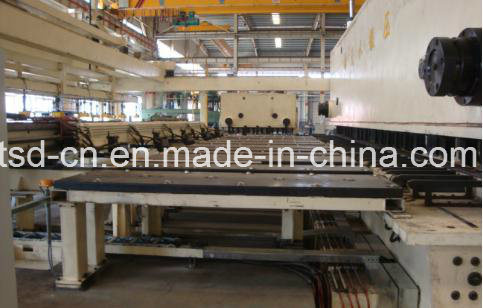

Línea de producción de cizalla CNC Fms (ZS-QD11K-16 × 9000)

Composición principal de la máquina, estructura, función y datos técnicos.

Máquina	Nombre	Datos	Nota
Carro auxiliar de preparación de hojas	Tamaño de la mesa de trabajo	Tamaño máximo de placa 9000 mm X 2500 mm X 16 mm
	Peso	12000Kg
	Conducido y control	Reductor accionado por motor, control de transductor
Máquina de carga de mandril electromagnético	Capacidad máxima de peso	2850Kg
	Mandril electromagnético	22 piezas, succión 2KN / piezas
	Conducido y control	Reductor accionado por motor, control de transductor, transmisión de banda de engranaje
	Elevación accionada, control	Reductor accionado por motor, control de transductor, transmisión por cadena
Sistema de alimentación frontal	Modelo de sujeción	Sujeción hidráulica: 3 unidades
	Alimentación impulsada, control	Servomotor y reductor planetario accionado, todo control de circuito cerrado
	Transmisión, guía	Transmisión de piñón y cremallera de alta precisión, husillo de bolas y guía lineal
	Precisión de alimentación	Precisión de posición ± 0.1 mm, precisión de posicionamiento repetida 0.1 mm
	Margen mínimo de alimentación	120mm
Mecanismo de rotación en el extremo de la placa.	Tipos conducidos	Cilindro, transmisión de piñón	Presión 16MPa
Mecanismo de rotación en el extremo de la placa.	Tamaño de placa de rotación	Longitud: 3000-9000 mm, ancho: ≤500 mm,
Máquina cizalla	Espesor máximo de corte	16mm	σb≤450 MPa
	Ancho de corte máximo	9000mm
	Max fuerza de corte	850KN
	Ángel de corte	0.5 ° ~ 2.5 °	Ajuste automático
	Carrera	4 ~ 8 veces / minuto	Carrera completa
	Altura de la mesa de trabajo	700mm
	Motor principal	45KW
	Bomba principal	125ml / R
	Presión de trabajo del sistema hidráulico	23Mpa
	Capacidad del tanque de aceite	2000L
Dispositivo de soporte de la hoja posterior	Levante, modelo impulsado por la rotación	Accionado por cilindro, presión 16Mpa
Dispositivo de soporte de la hoja posterior	Tamaño máximo de placa de soporte	9000mmX1000X16mm
Carro de apilamiento y descarga posterior	Tamaño máximo de productos	9000mmX650X16mm
	Capacidad de peso	8000Kg
	control frontal y posterior, control	Reductor accionado por motor, control de transductor
	control frontal y posterior, control	Reductor accionado por motor, control de transductor
	estación	con chatarra, productos y descarga
Sistema hidráulico		con un conjunto de sistema hidráulico principal, un conjunto de sistema hidráulico auxiliar, funcionamiento independiente
Sistema eléctrico		con corriendo monitoanillo, alarma automática de falla del sistema, función de diagnóstico en línea del sistema

Lista de suministros de la máquina

No	Nombre	Especificación	Cantidad	Nota
1	Máquina de corte principal	16 × 9000	un set
2	Carro auxiliar de preparación de hojas		un set
3	Máquina de carga de mandril electromagnético		un set
4	Sistema de alimentación frontal		un set
5	Mecanismo de rotación en el extremo de la placa.		un set
6	Dispositivo de soporte de la hoja posterior		un set
7	Carro de apilamiento y descarga posterior		un set
8	Sistema hidráulico		un set	Incluye y sistema hidráulico auxiliarng mai
9	Sistema eléctrico y CNC		un set
10	Cabina de control		un set
11	Panel de operaciones		uno set
12	Medida de seguridad		un set	incluyendo puertas de seguridad, escalera y letrero, etc.
13	Herramientas de reparación de máquinas		un set
14	Paquete de la máquina y el transporte		/	Vendedor
15	Ensamblaje y prueba de la máquina.		/	Vendedor
16	Formación			Servicio técnico de por vida.
17	Manual de la máquina

Partes principales de la máquina marca y original

No	Nombre	Marca y original
No	Nombre	Marca y original
1	Bomba	VOITH
2	Partes hidráulicas principales	Beijing Huade, empresa conjunta Rexroth.
3	Anillo de sello	NOK, Japón
6	Partes eléctricas principales	SCHNEIDER
7	SOCIEDAD ANÓNIMA	SIEMENS
8	Servo motor	YASKAWA, Japón
9	Tornillo de bolas	HIWIN, Taiwán
10	Guia lineal	HIWIN, Taiwán
11	Piñón y cremallera	YYC, Taiwán
12	Reductor	Redsun, China
13	Mandril electromagnético	China
14	Engranaje planetario	FASTON, Taiwán

Embalaje: Recubrimiento con aceite antioxidante en la superficie de trabajo, con capa de película de plástico para toda la máquina. Embalado en contenedor

Servicio postventa:
1. El vendedor ha pasado la certificación del sistema de calidad ISO9001 desde 1997, y siempre ejecuta estrictamente esta calidad
sistema de gestión en nuestra empresa y en nuestros productos.
Todos los productos antes de fábrica han sido estrictamente probados y cumplen con el acuerdo técnico y
estándar.
2. La garantía es de un año desde la fecha de B / L, o la fecha de aceptación final de maquinaria pesada. Garantía más larga
podría ser comprado por el usuario.
3. Puesta en servicio: para maquinaria pesada, el vendedor envía técnicos (eléctricos, hidráulicos y mecánicos)
para guiar la instalación, las pruebas y la capacitación de los operadores de 7 días a 45 días después de la máquina
llega a la fabrica de usuario. Pero los boletos aéreos de ida y vuelta, alojamiento local y subsidio
(USD100 / persona · día) en el país del Usuario será cargado por el Comprador. Los cargos anteriores no son
incluido en la oferta. Estas cláusulas se mostrarán en el contrato.
3. Para maquinaria estándar mediana y pequeña, es fácil de operar de acuerdo con el manual de operación. El usuario es
En primer lugar, se sugiere leer atentamente el manual de funcionamiento y luego encender la máquina. Cualquier problema poco claro, por favor sienta
libre de contactar al vendedor.
Si el Usuario insiste en suministrar el servicio técnico en la fábrica de uso, consulte las cláusulas No.2 de postventa-
Servicio.
4. Todos los productos del Vendedor pueden ser rastreados por el número Ex-works. Las piezas de repuesto se pueden suministrar igual que las anteriores,
lo cual es útil para los requisitos especiales de diseño de los clientes.
5. Las piezas consumibles se pueden suministrar de forma gratuita al cliente dentro de un año de garantía desde la fecha B / L, y el
Servicio de consultoría técnica a largo plazo disponible.
6. La falla común podría resolverse mediante el diagnóstico por correo electrónico, teléfono y video de larga distancia. El usuario debe suministrar completo
Descripción de la falla, imágenes claras y videos, si es posible.
Una vez que aparece el serio problema de calidad debido a la razón de fabricación del Vendedor dentro de un año desde
Fecha B / L o fecha de aceptación final de maquinaria pesada. El vendedor enviará a su técnico para repararlo.
7. Después de un año de garantía, el Vendedor proporcionará consultas técnicas gratuitas, repuestos y técnicos.
servicio al menor costo.
